오류 막대로 추적 가능한 인물을 만드십시오.
실습 예제 온도와 전기 전도도
점과 불확실한 점이 데이터 테이블에 다시 추적 할 수있는 과학적인 인물이 필요합니다. 이 예제는 알루미늄 도핑 된 아연 산화물 (AZO) 및 구리 양극 (CuI)에 대한 전기 전도성을 플로팅하여 출판사의보고 표준 편차를 유지합니다.
공급 능력: 영어 PNG 및 SVG, 플로팅 된 CSV 및 짧은 방법 파일. 예제는 새로 실시 된 실험이 아닌 게시 된 데이터를 사용합니다.
데이터와 그 의미를 준비하십시오.
공급 업체은 소스 데이터 워크북을 제공합니다. 예, CSV transcribes 열 A, D 및 E에서 보충 Fig.6a 으로 보충 Fig.6b, 행 3–15: 온도, 전기 전도성 및 SD보고. 그것은 물자 당 13 온도, 덮음 275–390 K를 포함합니다.
준비 CSV 및 소스 노트 다운로드. CSV은 모든 지점의 오리지널 시트와 행을 유지합니다. 종이는 온도 당 5개의 측정에서 SD를 설명합니다; 개별 복제 측정은 이러한 열에서 공급되지 않습니다. 이 작업 흐름은 SD를 재구성하지 않습니다.
- 작업 모델과 활성화된 Python 실행 시간 프로젝트 만들기.
- 대화를 열고 + → Attach files을 사용하여 파일을 첨부합니다.
- 음량 열 및 단위를 확인하기 전에 플로팅 : 온도 및 사이트맵의 ₢ 킹 및 전도도 및 SD의 경우.

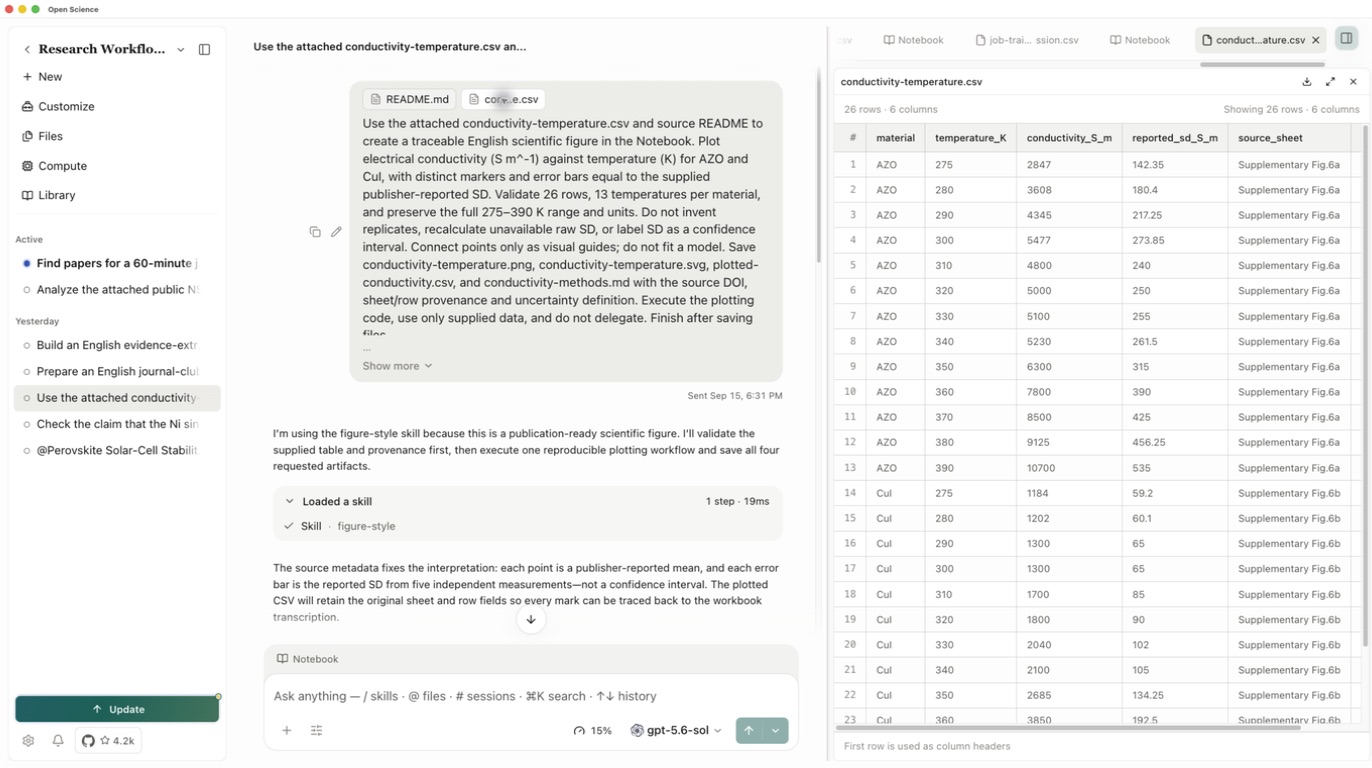

첨부된 CSV을 클릭하여 미리보기를 엽니다. 그것은 물자, 온도, 전도도, SD 및 근원 장/광도를 포함하여 26 행 · 6 열를, 보여줄 것입니다. 소스 노트를 열기; 캡처 된 실행은 conductivity-source.md로 제공되는 노트에 대한 파일 이름 README.md을 사용했습니다.
그림과 뒤에 자료에 대한 질문
Use the attached conductivity CSV and source notes to create a figure
in the Notebook. Plot electrical conductivity (S m^-1) against
temperature (K) for AZO and CuI. Use distinct markers and error bars
equal to the supplied publisher-reported SD.
Check 26 rows, 13 temperatures per material, and the 275–390 K range.
Do not invent replicates or label SD as a confidence interval.
Connect points only as guides; do not fit a model.
Save conductivity-temperature.png, conductivity-temperature.svg,
plotted-conductivity.csv and conductivity-methods.md.
Keep all labels and notes in English. Execute the code and save files.
코드 또는 패키지 요청을 검토 한 다음 실제 Notebook 결과를 검사합니다. 답변에 설명 된 차트는 아직 저장되지 않았습니다.

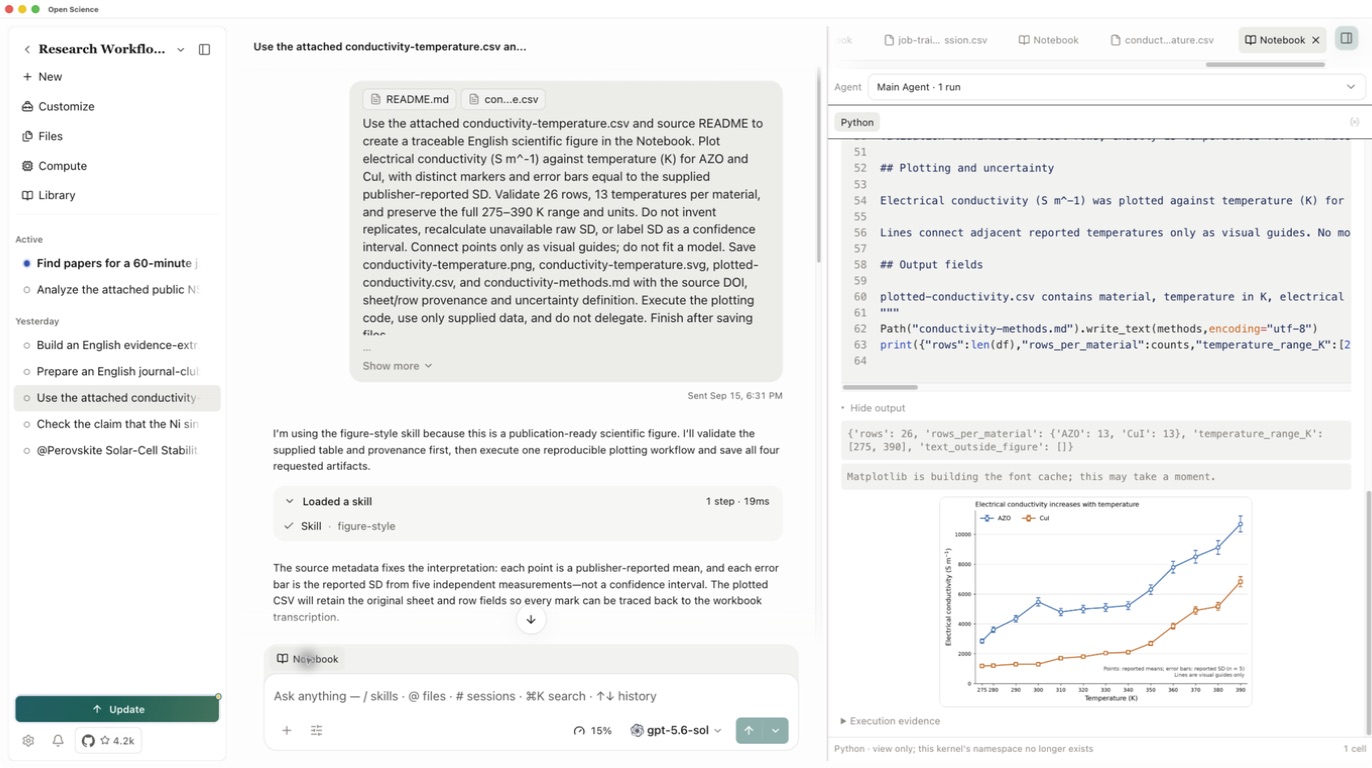

대화에서 Notebook을 선택하십시오. 완료된 Python 세포를 열고 그것의 산출을 검열하십시오: 26 총 줄, 각 물자를 위한 13 줄, 275–390 K 범위 및 도형된 숫자. 입력 해상도가 실패하면 에이전트가 사용해야합니다. CSV 이 대화에 첨부된 다음 계속하기 전에 성공적인 실행을 확인합니다.
그림과 수출을 확인

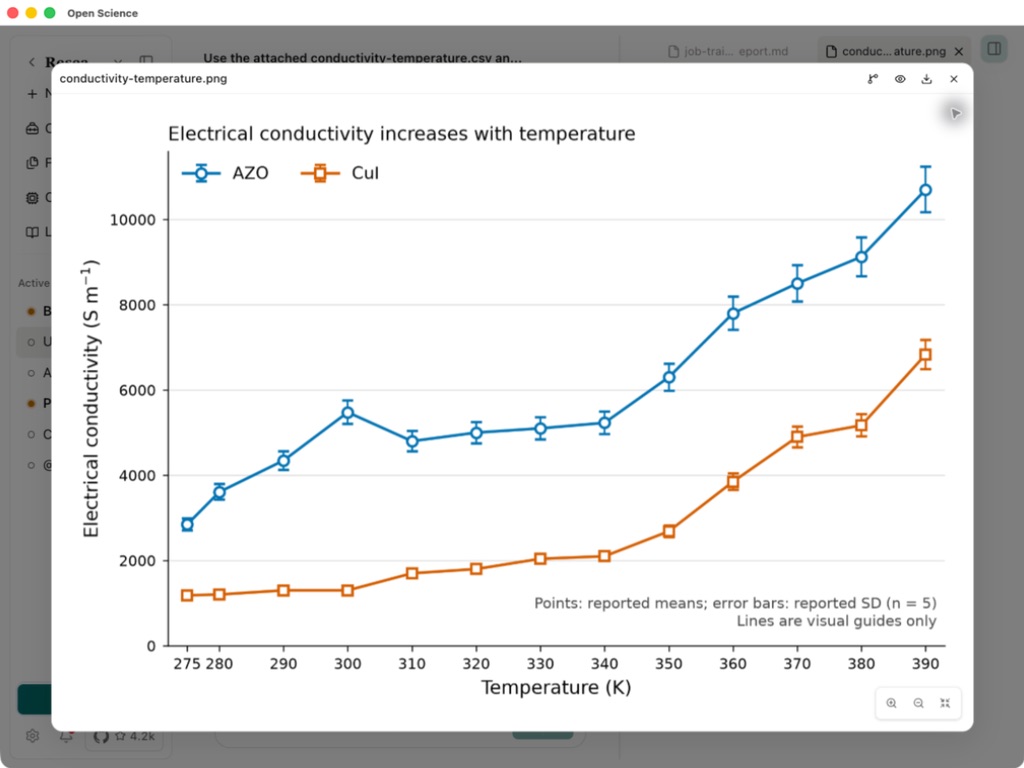

생성 된 PNG를 엽니 다. 두 재료가 구별 될 수 있음을 확인, 엔드 포인트가 눈에 보이는, 축 상태 단위 및 불확실주의는 SD를 보고하십시오 말한다. 라인은 측정만 연결한다; 300 K가 눈에 띄는 후에 AZO 전도도에 있는 복각.

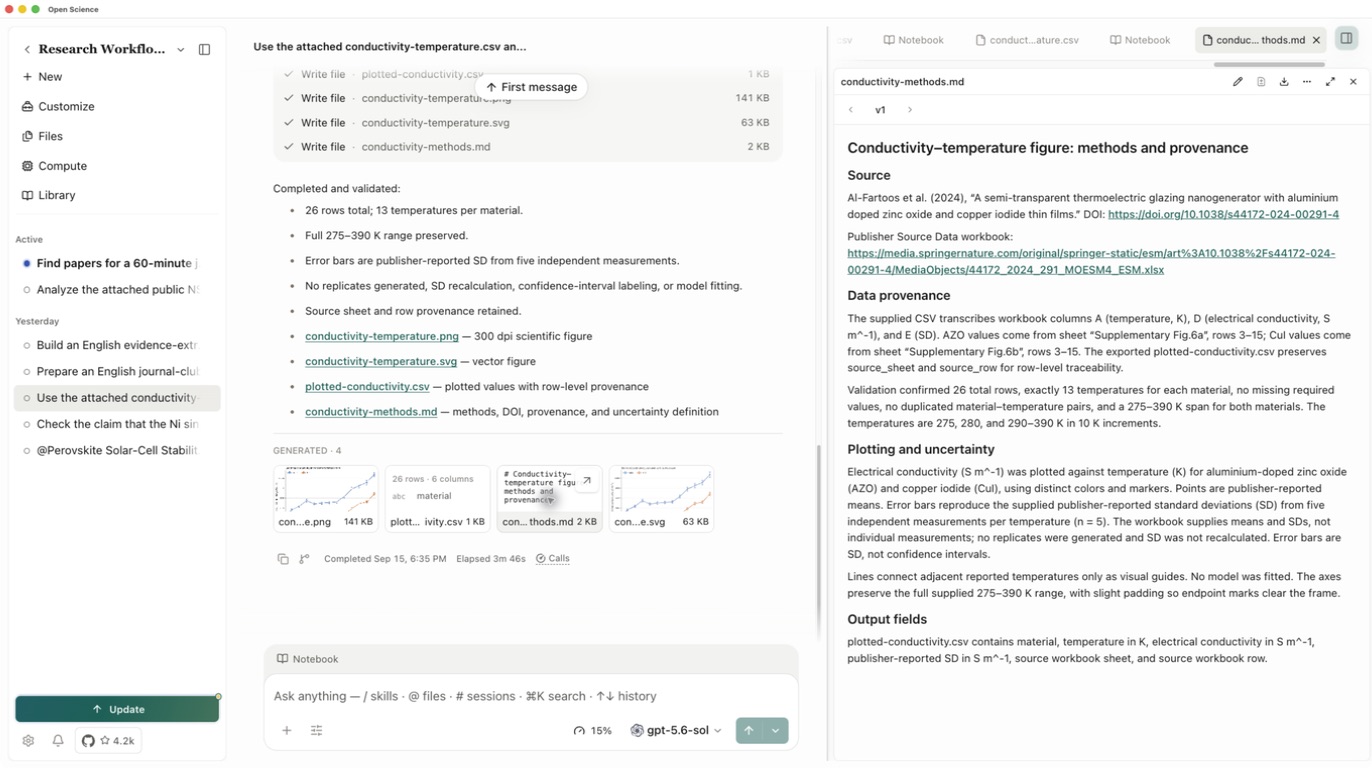

plotted-conductivity.csv을 열고 입력으로 비교하십시오. 이 모든 26 행은 온도, 전도성 값, SD 및 소스 시트 / 로우 식별을 보존했습니다. 소스 DOI 및 uncertainty 정의를 확인하려면 conductivity-methods.md을 엽니 다.
Generated 영역은 4개의 파일을 포함해야 합니다. 메소드 파일을 열고 각 미리보기의 다운로드 아이콘을 사용하여 확인된 버전을 저장할 수 있습니다. 1개의 산출이 누락되면, 특정한 파일 및 그것을 다시 열거하십시오; 성공적인 PNG는 SVG 또는 데이터 테이블이 저장되지 않습니다.
빠른 공유 및 SVG에 대한 PNG를 사용하여 벡터 아트웍이 유용하다. 이 실행의 PNG 이미지, SVG 소개, 관련 자료 및 이란?는 비교를 위해 유효합니다.
자신의 측정값으로 그래프를 만들 때는 오차 막대가 SD, 표준오차, 신뢰구간 중 무엇을 나타낼지 먼저 정하세요. 필요한 원시 측정값 또는 이미 계산된 불확실성 값과 그 정의를 에이전트에 제공하세요. 불확실성 정보가 없으면 이를 명시하세요.
