Сделайте отслеживаемую фигуру с полосами ошибок

Практический пример Температура и электропроводность

Вам нужна научная фигура, чьи точки и неопределенность можно проследить до таблицы данных. В этом примере показана электропроводность для легированного алюминием оксида цинка (AZO) и йодида меди (CuI), сохраняя стандартные отклонения издателя.

Доставка: - английский PNG и SVG, нарисованный CSV и файл с короткими методами. В примере используются опубликованные данные, а не недавно проведенный эксперимент.

Подготовьте данные и их значение​

Источник бумаги предоставляет рабочую книгу по исходным данным. Пример CSV транскрибирует столбцы A, D и E из Дополнительный фиг.6a и Дополнительный фиг.6b, строки 3–15: температура, электропроводность и SD. Он содержит Температура 13 для материала, охватывающий 275-390 K.

Скачать Готовый CSV и источник отмечает. CSV сохраняет исходный лист и строку для каждой точки. В статье описывается SD из пяти измерений на температуру. Индивидуальные измерения репликации не поставляются в этих столбцах, поэтому этот рабочий процесс не пересчитывает SD.

  1. Создайте проект с рабочей моделью и включенным Python Runtime.
  2. Откройте разговор и прикрепите оба файла с помощью + → Attach files.
  3. Подтвердите числовые столбцы и единицы перед нанесением: К. для температуры и S m-1 для проводимости и его SD.

Нажмите на прилагаемый CSV, чтобы открыть предварительный просмотр. Он должен показывать 26 строки · 6 столбцы, включая материал, температуру, проводимость, SD и исходный лист / строку. Откройте исходную записку; Захваченный прогон использовал имя файла README.md для заметки, поставляемой здесь как conductivity-source.md.

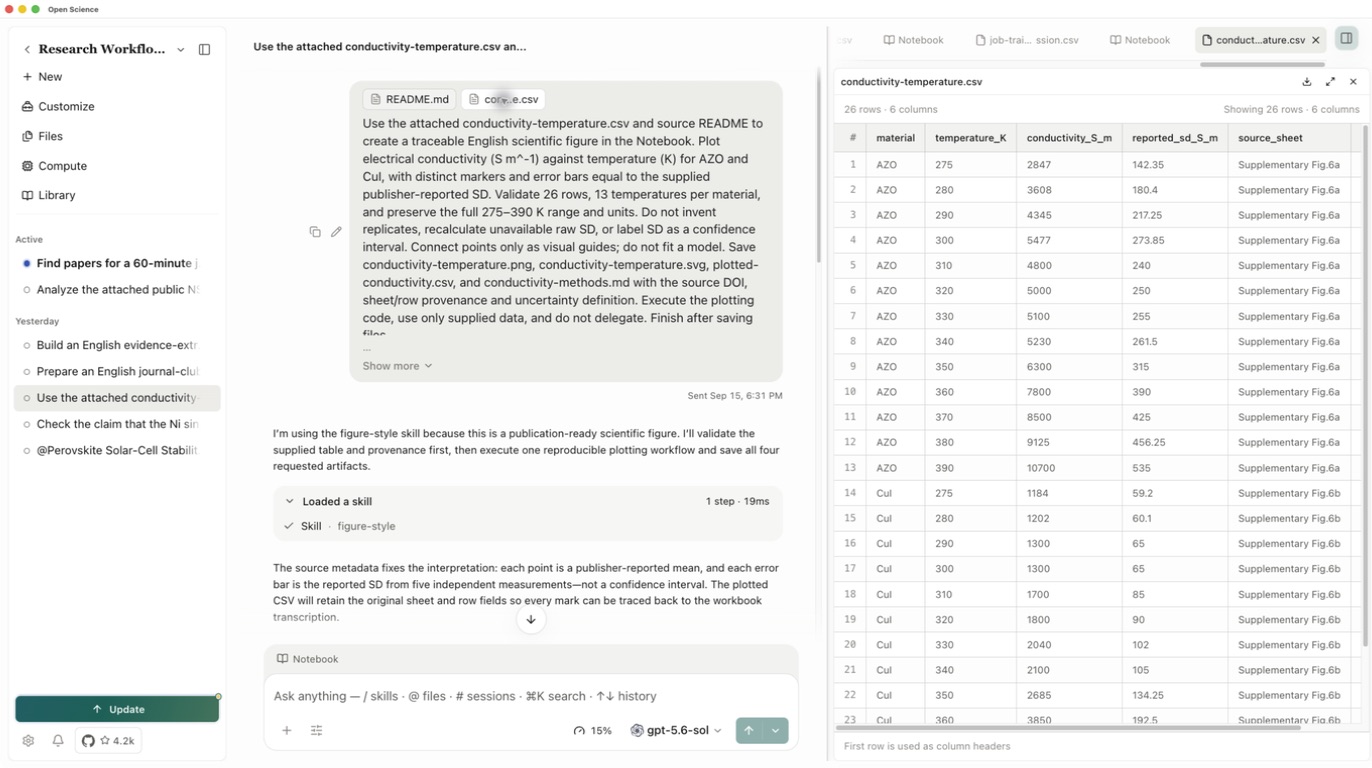

Прикрепленная таблица проводимости со значениями, блоками и строками источников

Попросите цифру и данные, стоящие за ней.​

Use the attached conductivity CSV and source notes to create a figure
in the Notebook. Plot electrical conductivity (S m^-1) against
temperature (K) for AZO and CuI. Use distinct markers and error bars
equal to the supplied publisher-reported SD.
Check 26 rows, 13 temperatures per material, and the 275–390 K range.
Do not invent replicates or label SD as a confidence interval.
Connect points only as guides; do not fit a model.
Save conductivity-temperature.png, conductivity-temperature.svg,
plotted-conductivity.csv and conductivity-methods.md.
Keep all labels and notes in English. Execute the code and save files.

Просмотрите любой запрос кода или пакета, а затем проверьте фактический результат Notebook. Диаграмма, описанная в ответе, еще не является сохраненной цифрой.

Выберите Notebook в разговоре. Откройте завершенную ячейку Python и проверьте ее выход: полные строки 26, строки 13 для каждого материала, диапазон 275-390 K и график. Если разрешение ввода не удается, попросите Агента использовать CSV, прикрепленный к этому разговору, затем проверьте успешное выполнение, прежде чем продолжить.

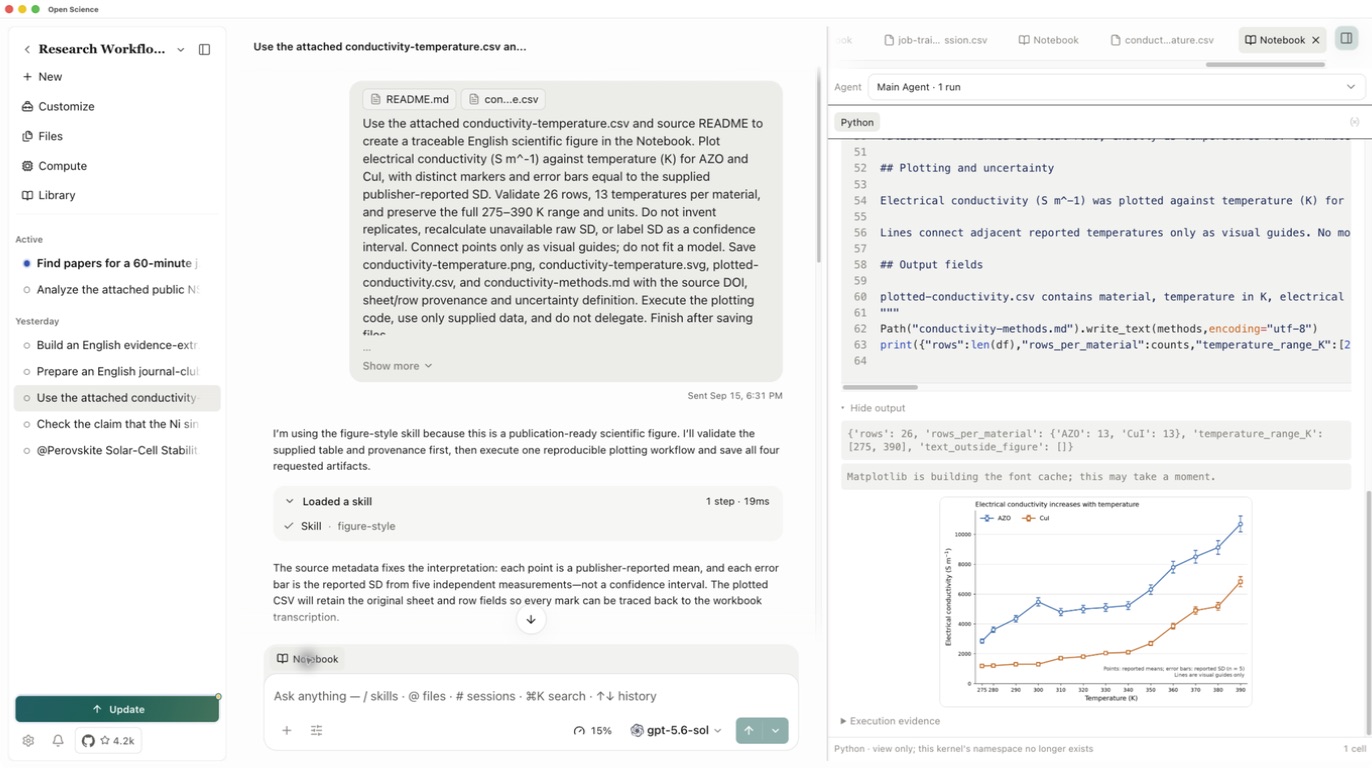

Фактическое исполнение Notebook сообщает о проверках ввода и отображает сюжет

Проверьте цифры и экспорт​

Откройте сгенерированный PNG. Подтвердить, что оба материала различимы, конечные точки видны, оси состояния единиц и примечание о неопределенности говорит Об этом сообщает SD. Линии соединяют только измерения; Падение проводимости AZO после 300 K остается видимым.

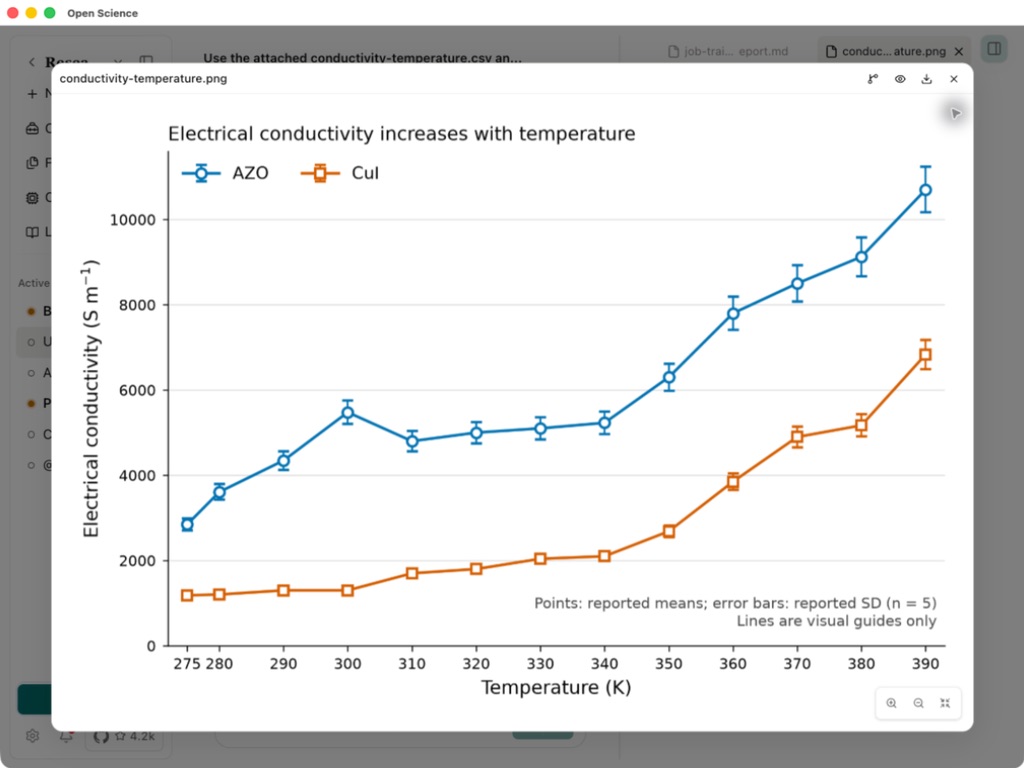

Фактический предварительный просмотр Open-Science на графике проводимости и сообщенные полосы ошибок SD

Откройте plotted-conductivity.csv и сравните его с входом. В этом прогоне все 26 строки сохранили температуры, значения проводимости, SD и идентификаторы исходного листа / строки. Откройте conductivity-methods.md, чтобы проверить источник DOI и определение неопределенности.

Область Generated должна содержать четыре файла. Откройте файл методов и используйте значок загрузки в каждом предварительном просмотре, чтобы сохранить проверенную версию. Если один вывод отсутствует, запросите этот конкретный файл и повторно откройте его. Успешный PNG не доказывает, что SVG или таблица данных была сохранена.

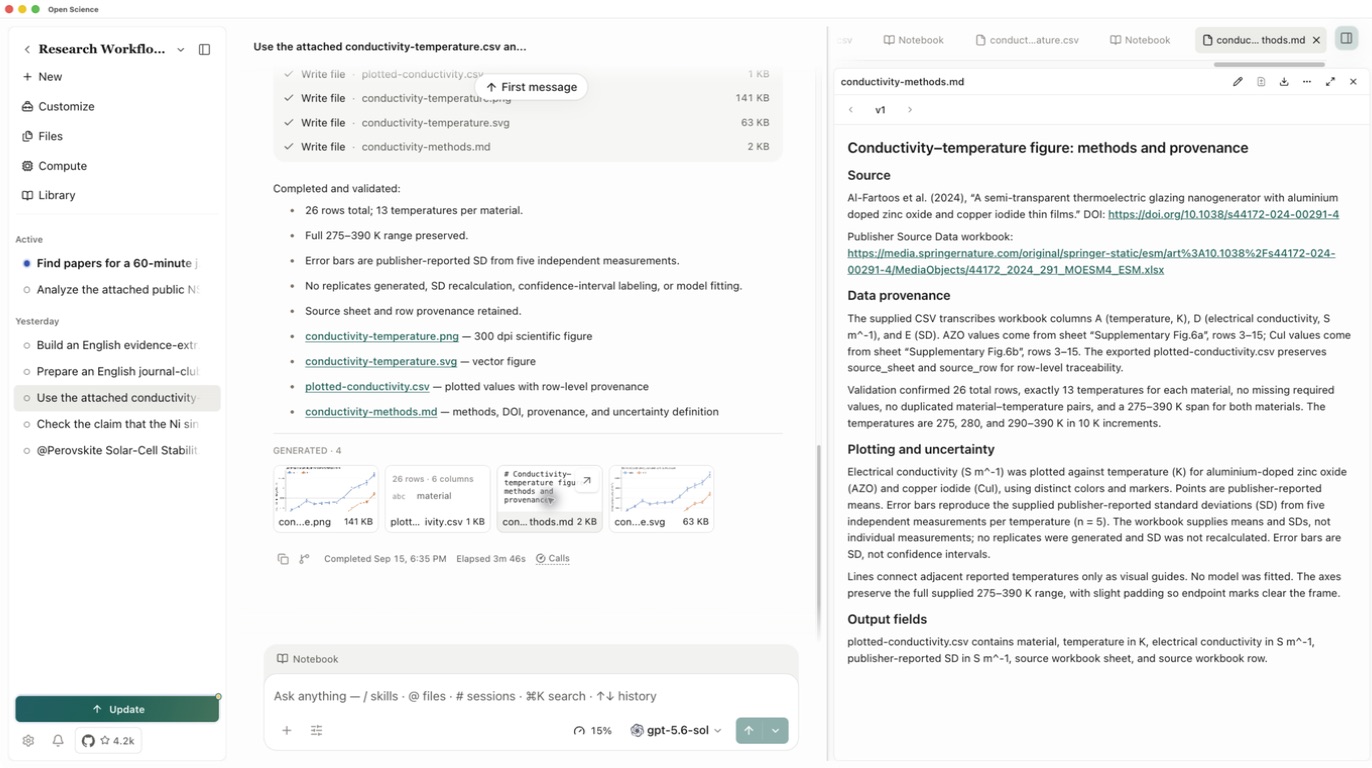

Четыре сохраненных выхода и вновь открытые методы

Используйте PNG для быстрого обмена и SVG, где векторное искусство полезно. Для сравнения доступны ПНГ, СВГ, составленные данные и методы.

Для ваших собственных измерений решите, должны ли полосы ошибок отображать SD, стандартную ошибку или доверительный интервал, прежде чем запрашивать график. Дайте агенту необходимые необработанные измерения или уже рассчитанную неопределенность вместе с его определением. Продолжайте упускать неопределённость.
